컴파워 DIY 마무리

https://youtu.be/QkKt2ddS-n0

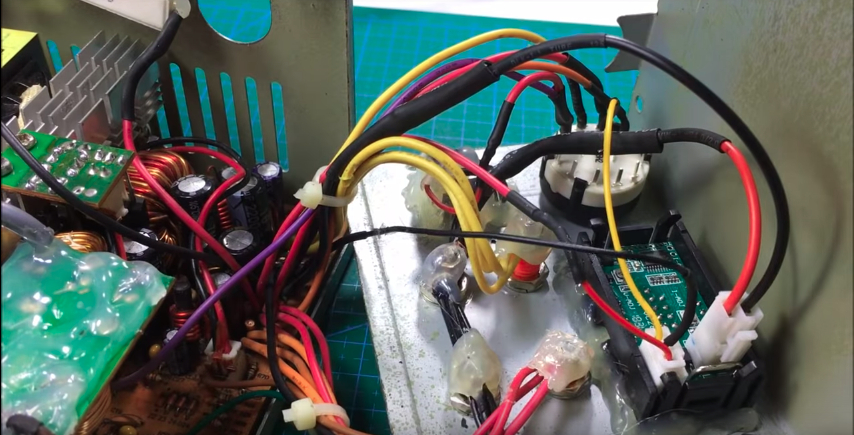

1. 볼터미터 3선 노란선 - 로터리스위치 중앙
2. 볼터미터 3선 빨간선 - 파워 빨간선
3. 볼터미터 2선 검정선 - 파워 GND(USB -)
4. 볼터미터 2선 빨간선 - 바나나짹 GND
5. 로터리스위치 1번 - 오렌지선
6. 로터리스위치 2번 - 빨간선
7. 로터리스위치 3번 - 노란선
8. 로터리스위치 4번 - 보라선+빨간선(보류)  파란선 -12V를 연결해야...
9. 로터리스위치 4번 빨간선 - (USB +)
10. (USB +) - (led +) / GND - (led -)

근디 동영상 마지막에 볼터미터 3선 중 까만 선을 파워 GND에 연결했는디~ 워캐된 일인감? 게다가 전원 꺼도 USB 충전되는디~  상시 5볼트 보라색선과 빨간선을 로터리스위치 4번에 묶었으니...요건 수정혀야~
