알리 멀티미터와 기타

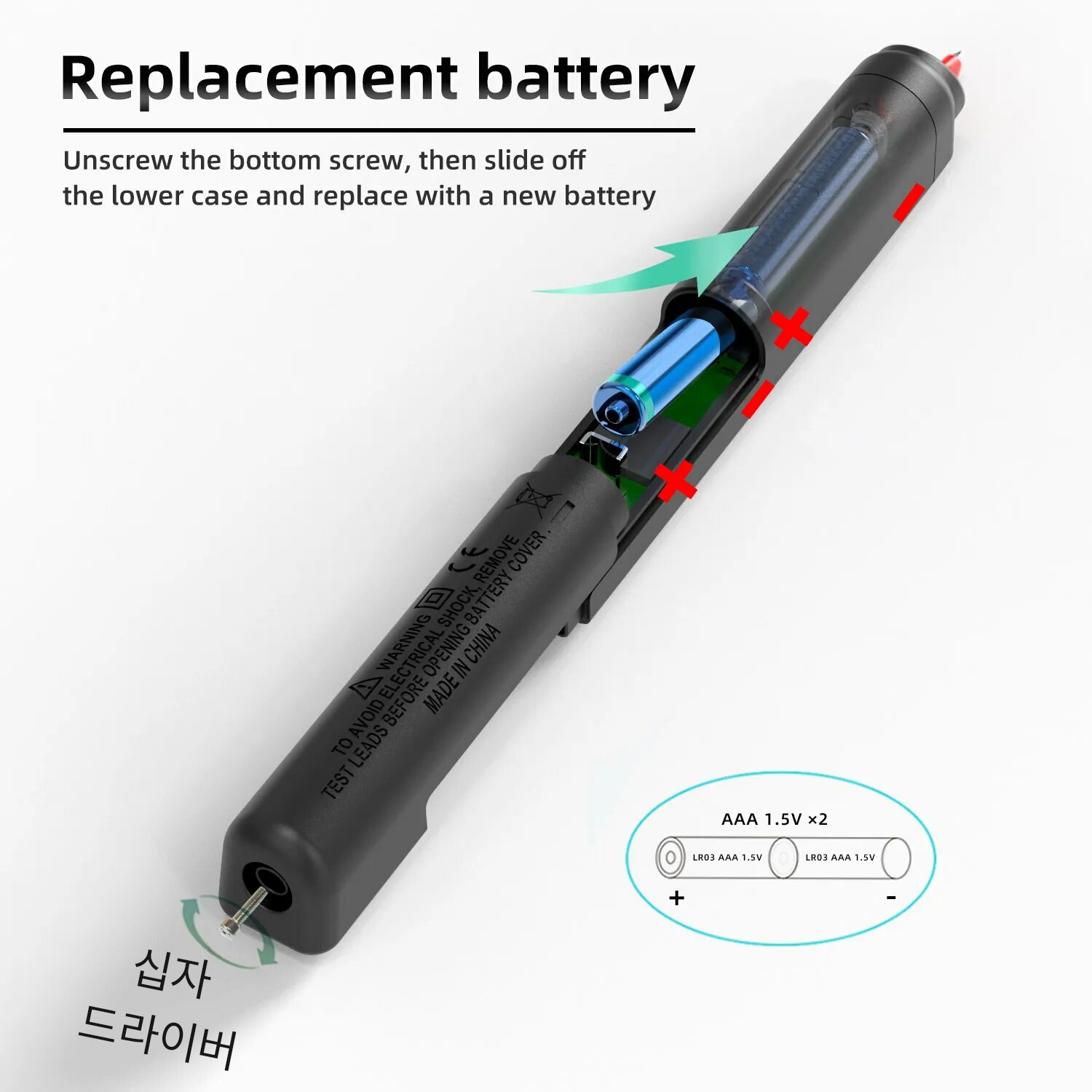

배터리 장착 AAA 1.5V*2

개조한 모습

래칭 푸쉬 버튼

A 접점 / NO : Normally Open 단자, 평소에는 연결되어 있지 않는(open) 상태이다가 스위치가 동작하면 연결(Close) 됨.

B 접점 / NC : Normally Close 단자, 평소에는 연결되어있다가(Close) 스위치가 동작하면 끊어짐(open).

C 접점 : A, B 접점이 혼합되어 있으며 각 단자는 위 이미지처럼 표현 가능.





Wiring Diagram
1: Light: Not Working / Switch: Opened
When you Pess the button, light: Working & Switch: Closed.
2: Light: Working / Switch: Opened
When you Pess the button, light: Working & Switch: Closed.
배선 다이어그램
1: 라이트: 비작동 / 스위치:
버튼을 누르면 light: Working & Switch: Closed.
2: 라이트: 작동 / 스위치: 열림
버튼을 누르면 light: Working & Switch: Closed.

Wiring Diagram
3: Light: Working / Switch: closed
When you Pess the button, light: Not Working & Switch: Opened.
4: Light: Working / Switch: closed
When you Pess the button, light: Working & Switch: Opened.
배선 다이어그램
3: 라이트: 작동 스위치: 닫힘
버튼을 누르면 라이트: Not Working & Switch: Open
4: 라이트: 작동 스위치: 닫힘
버튼을 누르면 라이트: Working & Switch: Open.

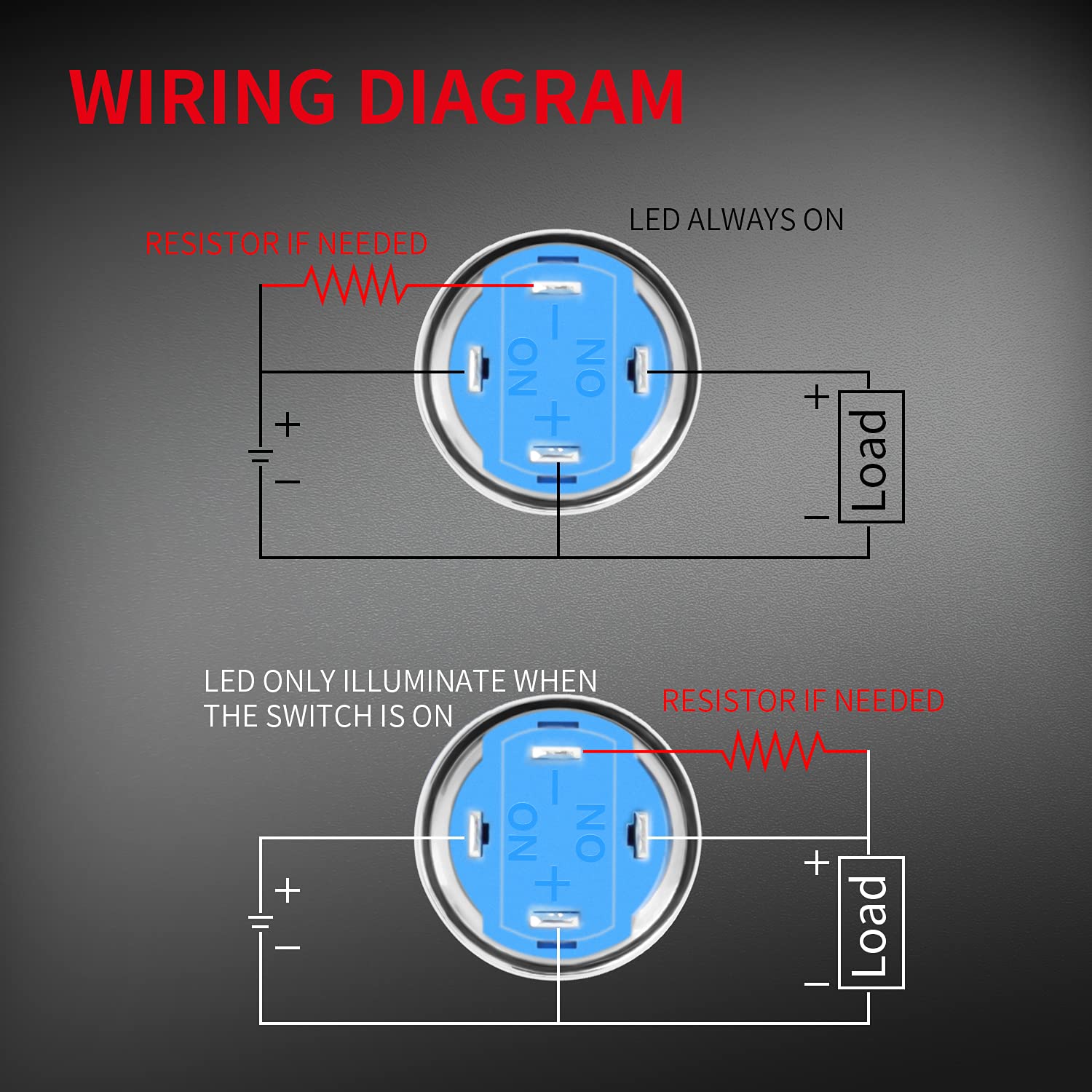

Wiring Diagram
1、 The button turns the LED light on and off, the circuit is alway open unless press the button.
2、LED lights are always on, the circuit is alway open unless press the button.
배선 다이어그램
1、 버튼을 누르면 LED 조명이 켜지고 꺼집니다. 버튼을 누르지 않으면 회로가 항상 열려 있습니다.
2、LED 조명은 항상 켜져 있고, 버튼을 누르지 않는 한 회로는 항상 열려 있습니다.

3、 The button turns the LED light on and off, the circuit is alway close unless press the button.
4、LED lights are always on, the circuit is alway close unless press the button.
3、 버튼을 누르면 LED가 켜지고 꺼지고, 버튼을 누르지 않으면 회로가 항상 닫힙니다.
4、 LED가 항상 켜져 있고, 버튼을 누르지 않으면 회로가 항상 닫힙니다.

Mode 1 Press the switch and the light comes on
Self-locking with lamp function: Press the switch, The button is recessed and the light is on, The equipment is electrified The button does not spring back, Then press the switch button to spring back, Button lights out, equipment power off
Reset with lamp function: Press the switch, The button is recessed and the light is on, The equipment is electrified, Let Go of the button and spring back, Button lights out, equipment power off.
모드 1 스위치를 누르면 조명이 켜집니다
램프 기능을 사용한 자체 잠금: 스위치를 누르면 버튼이 꺼지고 조명이 켜집니다. 장비가 전기를 공급받습니다. 버튼이 다시 켜지지 않습니다. 그런 다음 스위치 버튼을 눌러 다시 꺼지고 버튼이 꺼지고 장비 전원이 꺼집니다
램프 기능을 사용한 재설정: 스위치를 누르고 버튼이 꺼지고 조명이 켜지고 장비가 전기를 공급받습니다. 버튼이 꺼지고 다시 켜지고 장비가 꺼지고 버튼이 꺼지고 장비가 꺼집니다.

Mode 2 Electrify, The lights are on all the time
Self-locking with lamp function :Electrify, The lights are on all the time, Press the switch, The button is recessed, The equipment is electrified, The button does not spring back, Then press the switch button to spring back, Power outage。
Reset with lamp function: Electrify, The lights are on all the time, Press the switch, The button is recessed, The equipment is electrified, Let Go of the button and spring back, Power outage。
모드 2 전기, 조명이 항상 켜져 있음
램프 기능으로 자체 잠금:전기, 조명이 항상 켜져 있음 스위치를 눌러, 버튼이 움푹 들어가 있음, 장비가 전기화됨, 버튼이 다시 켜지지 않음, 버튼이 다시 켜지지 않음, 그런 다음 스위치 버튼을 눌러 스프링백,
정전 램프 기능으로 재설정: 전기화, 조명이 항상 켜져 있음, 스위치를 눌러, 버튼이 움푹 들어가 있음, 장비가 전기화됨, 버튼을 내려놓고 스프링백, 정전 。
