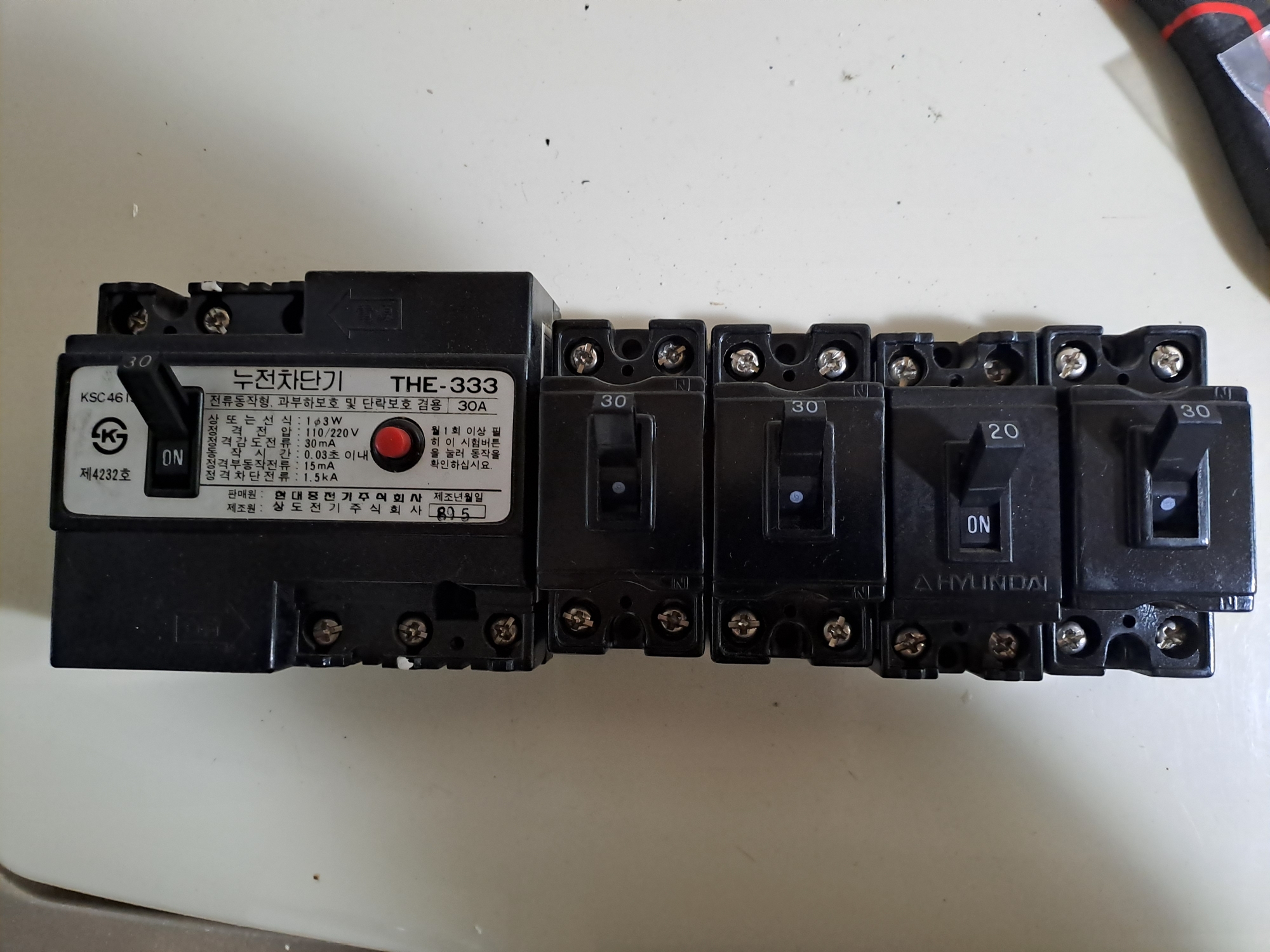

온라인몰에서 3만원에 차단기 구입. 오늘 배송.

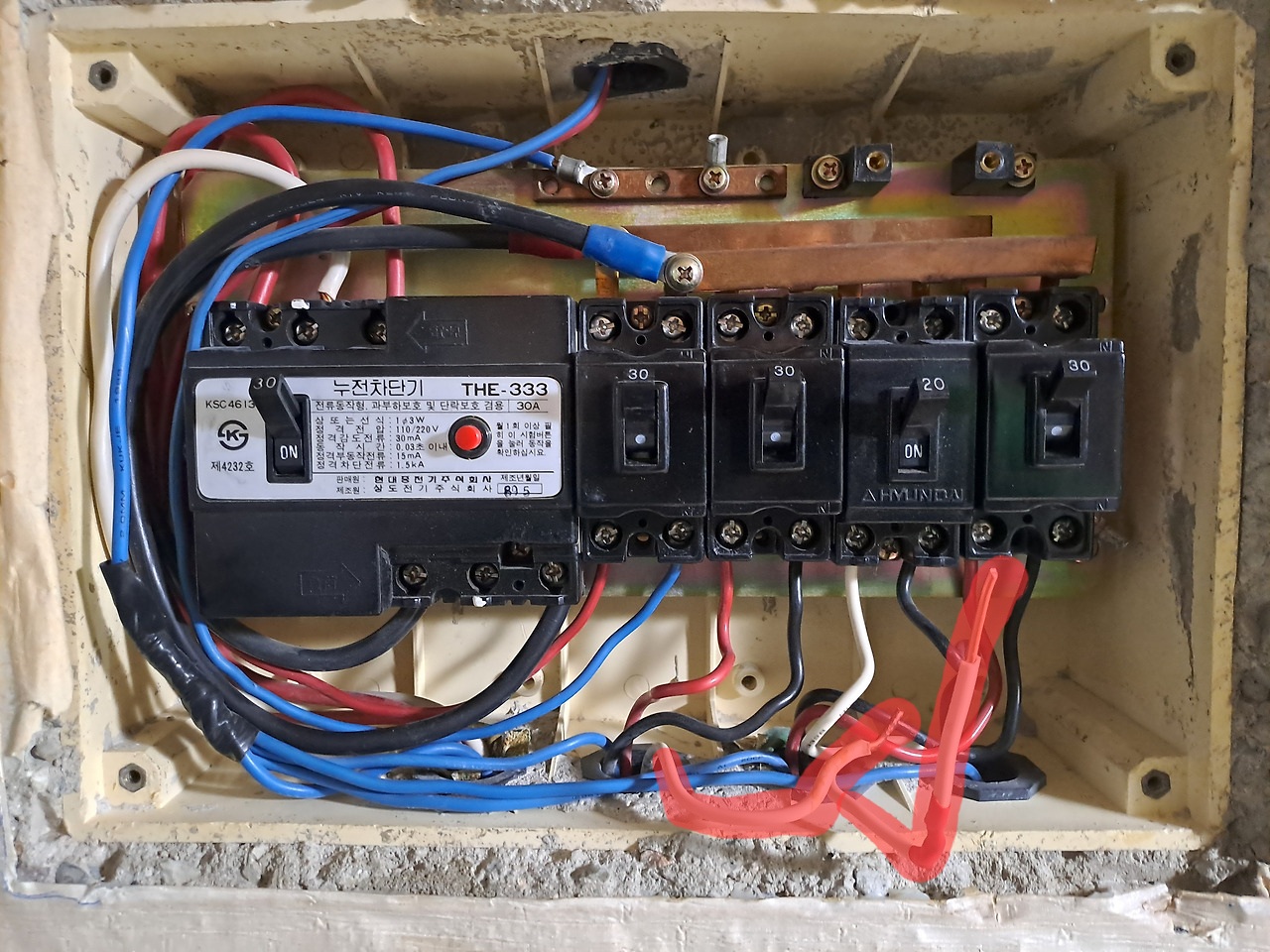

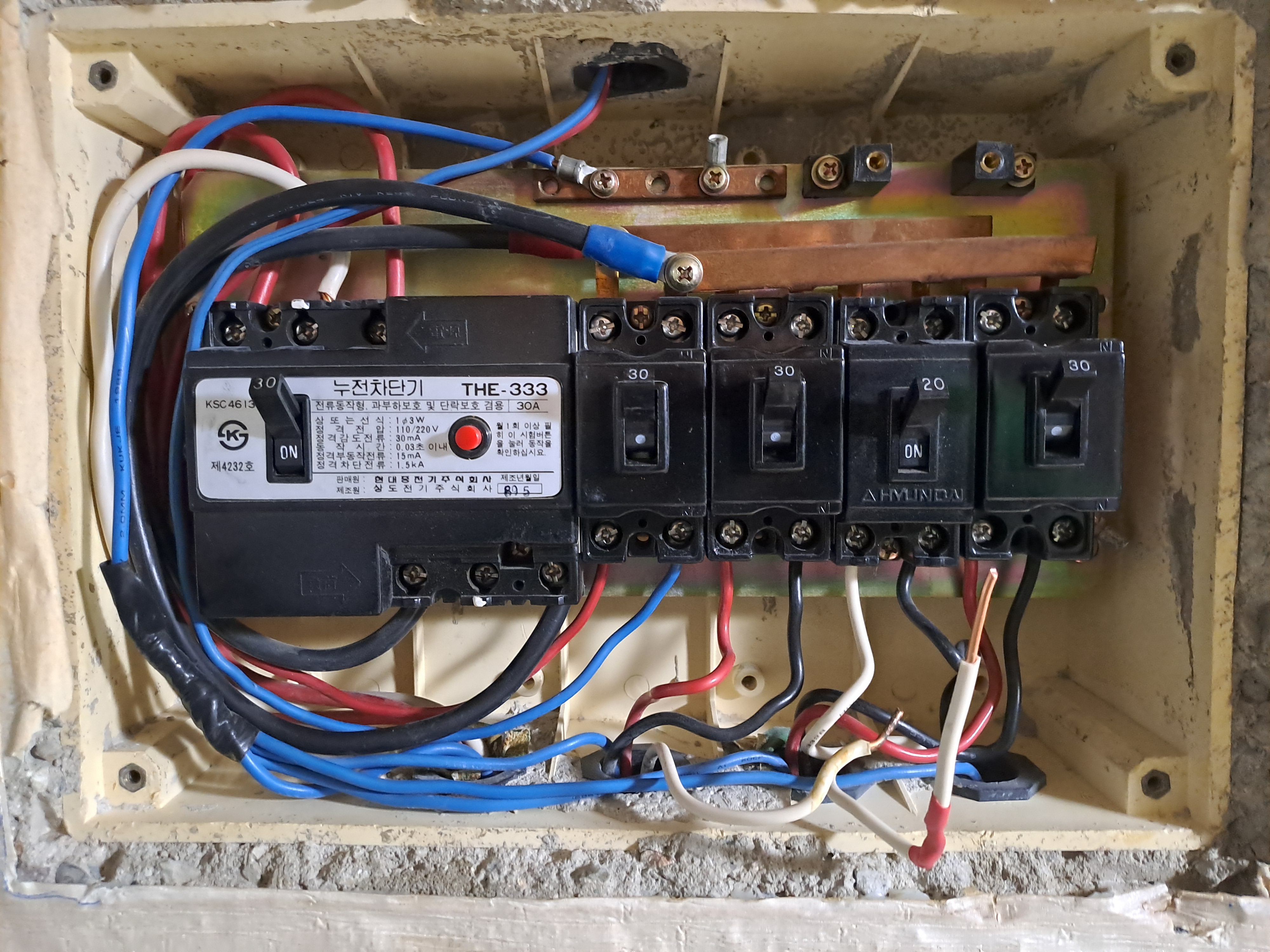

표시된 흰색 110V 배선 분리. 아래 이미지와 비교.

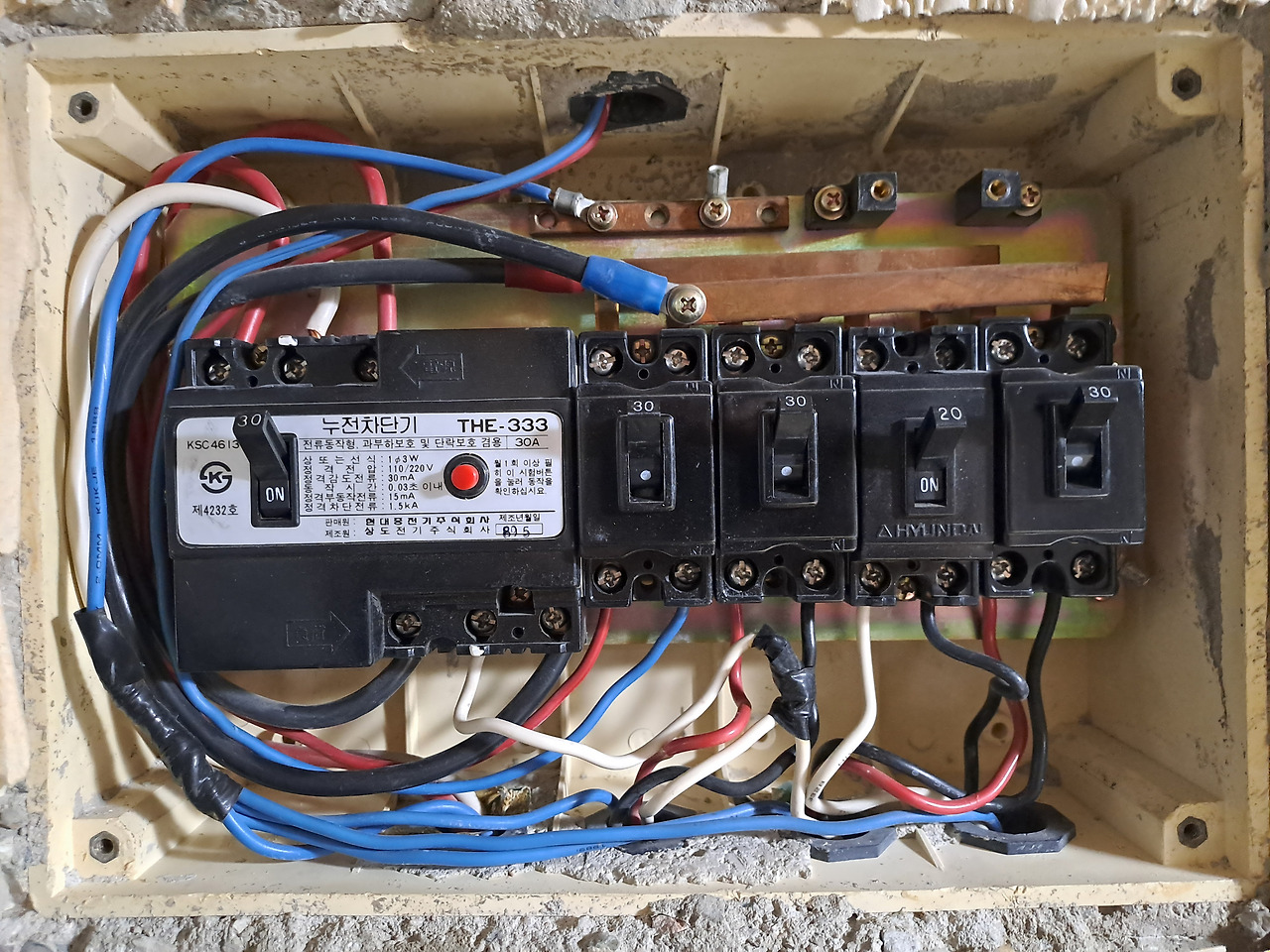

현관 바깥 전체 차단기 내리고...
인풋 3선 가운데 꺼 뽑아 절연 테잎 감아놓고,
아웃풋 흰선 두 가닥 묶어 놓은 거 풀어

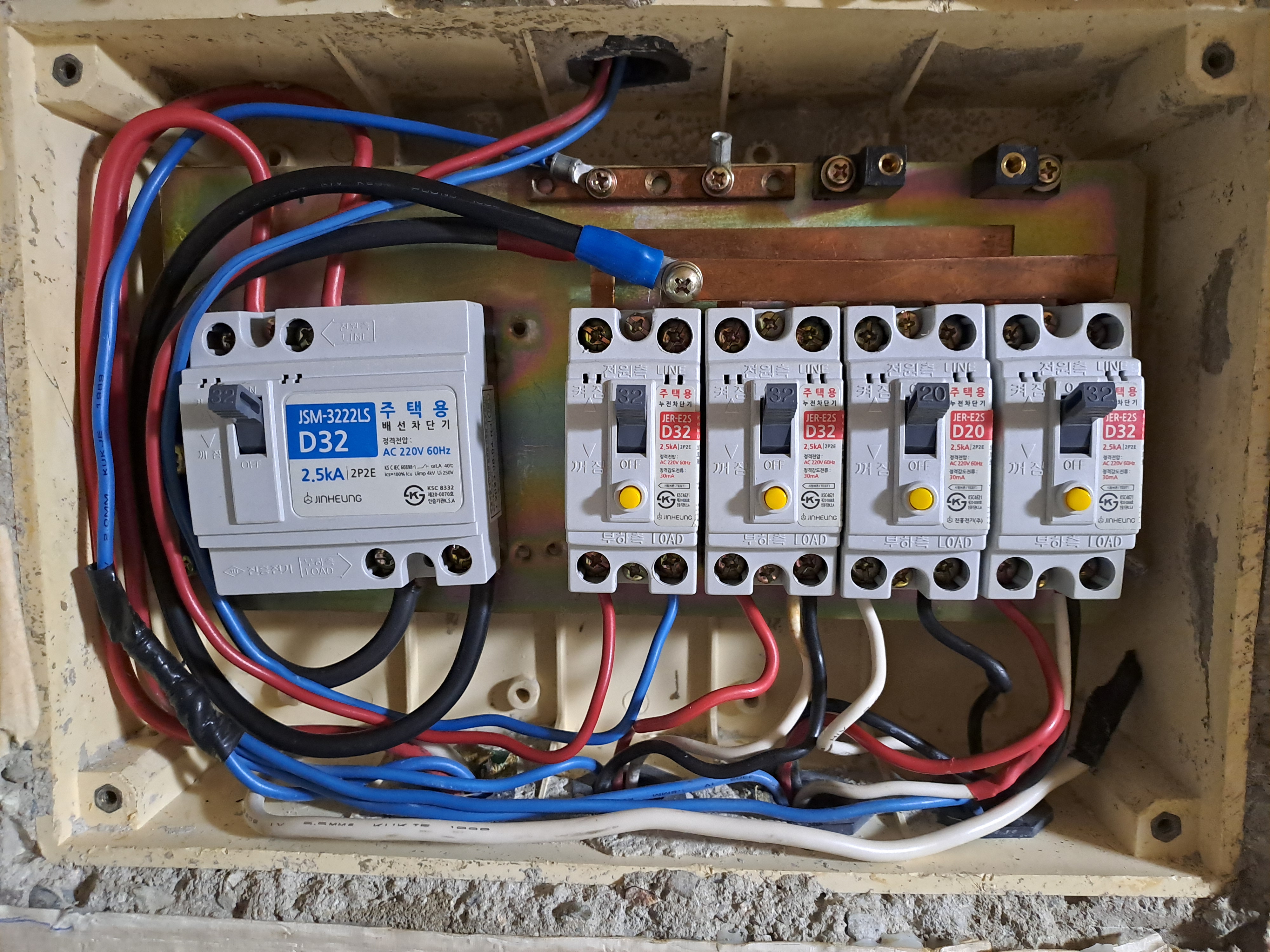

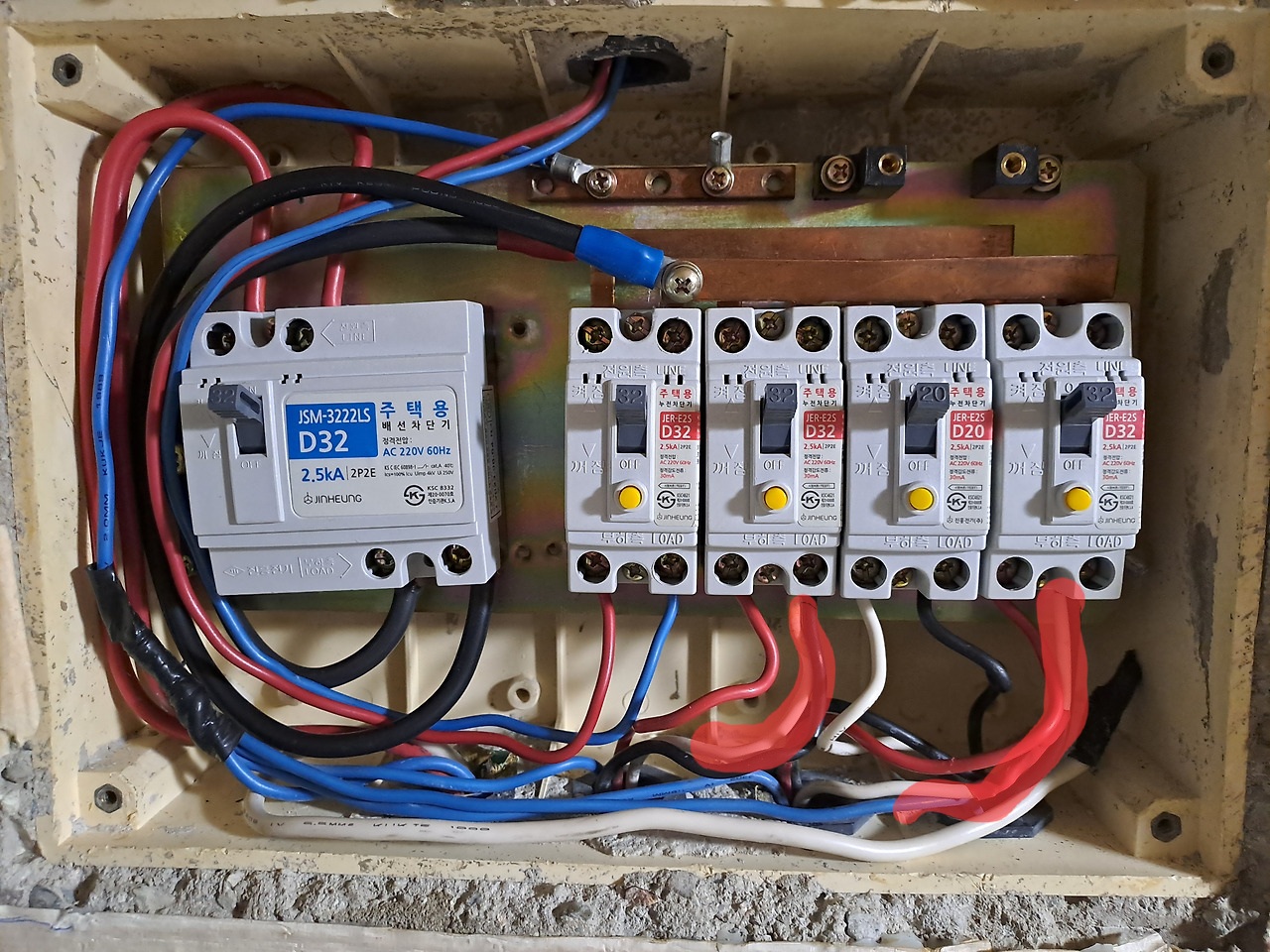

2, 4번 누전차단기 우측 핫상에 물려 110V 콘센트에 220V 나오는 걸 확인.
1번 차단기는 전등
2번 차단기는 안방, 화장실, 거실
3번 차단기는 에어컨 전용
4번 차단기는 작은방, 다용도실, 냉장고, 싱크대 주변...

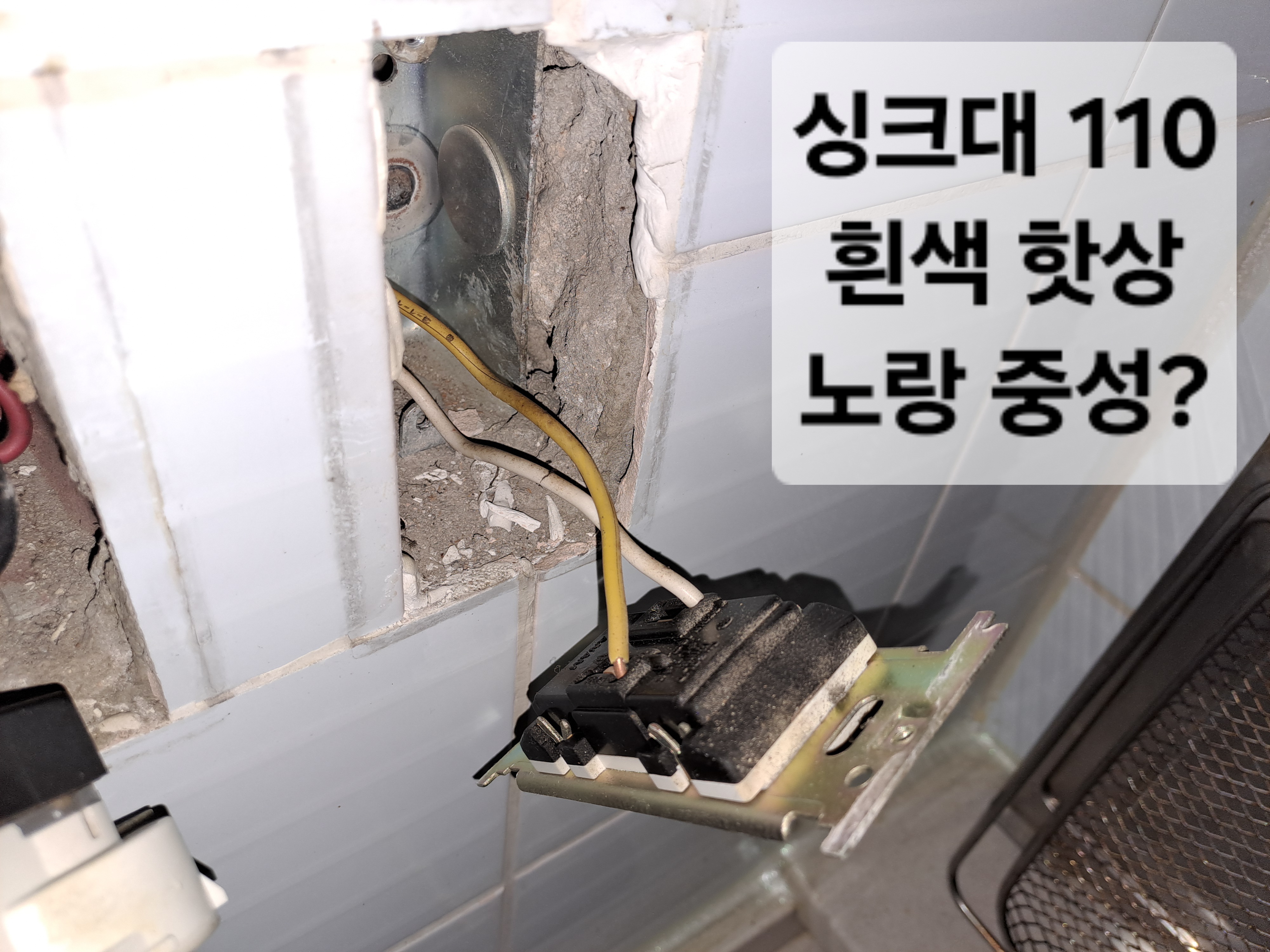

몇 군데 핫상과 중성선, 접지들 색깔 구분을 위해 분리해 본 콘센트들의 모습
승압 방법 3월 7일 검색 발견 후 캡쳐함
https://m.blog.naver.com/PostView.naver?blogId=sangdoo7572&logNo=220951558948&proxyReferer=
전원110V→ 220V로 승압 결선방법
전자식전력량계제조 한국전력 납품및 민수납품 한전용,수출용,민수용 제조 010-4427-7572 ,031-420-4...
blog.naver.com
오래된 APT들의 경우 가전기기 110V용과 220V용을 사용하기위하여 전원을 분리배선한 경우가 많이있으나 요즘에는 거의 110V 가전기기들을 사용하지않기때문에 220V 전용으로 재배선 하여 사용하게되는데 일반 사용자들의공사는 전기안전의문제로 쉽게다루기가 어려운 공사이며, 전기공사업자나 인테리어 업자에게 의뢰하여 재배선 110V를 220으로 전환 사용해야합니다.
이해를 돕고자 과거 110V를 220V로 승압사용하게 되었는가를 간단히 설명해 보고자합니다.
전기를 하면서도 배전게통의 밴전 형식에대하여 깊히 생각해본경우가 거의없고 일상적인 전기상식으로 배전반 또는분전반, 계량기 제작 등에 종사 하고있으면서 정확하게 110V, 220V, 380V, 22,9kV의 사용시기와 용도등 변화된 역사와 내용을 생각하지않고 전기가 주는편한함으로 만 사용해온것이 보통사람들입니다.
초기의 배전 전압방식은 3.3kV 3상 3선식 이었으며 그후 5.7kV , 6.6 kV, 11,4kV-y, 22.9kV로 단계적 승압을 하였습니다.
1989년 통신선 유도장해 절연변압기 설치지역 확보 등의 문제점이 있었던 서울일부 지역의 특성상 다중 접지계통에 필요한 낮은 접지저항 확보가 곤란한 제주지역을 제외한 모든 지역이 22.9kV(22,900V)로 승압이 완료되었고,2003년 제주지역이 승압완료 되면서 2008년,40여년간의 승압을 끝으로 고압배전계통은 22,9kV로 단일화 되였죠.
저압배전계통은 동력용 200V, 300V, 전등용 100,220V등 혼용하여 사용하다가 1999년 전등용은 220V로 동력용은 380V로 단일승압 완료하였으나, 110V용 가전기기를 사용하는 가정들이 많아 분전반에서 단상 3선식 배선차단기 또는누전차단기를 사용하여 100V와 220V를 각각 배선 110V콘세트와 220V콘세트를 분리하여 한가구에서 110V가전기기와 220V가전기기를 사용할수있도록 했습니다.
따라서 110V용 가전기기들이 전무한 현재에도 오래된 아파트에는 110V, 220V 로 배선되어있어 사용에 불편을 격게되면서 110V를 220V로 전용배선하는 아파트들이 많이 있는형편입니다.
110V 전원을 220V로 재 배선공사하여 사용하는방법을 간단하게 설명하여 안전사고와 전기사용에 도움을 드리고자 정리합니다.
1.아파트 분전함 확인.(배열상태점검)
차단기 배열을 보면 단상 3선식 누전 차단기를 메인으로 설치 하여 단상 2선식 차단기로 각각 사용전원을 220V용, 110V용으로 배선되어 있는것을 볼수있습니다.
단상 3선 결선개념입니다.
2. 분전함의 배선확인.(110V,220V배선)
보면 가운데 검은 전선으로 중성선을 사용하고 양쪽에 빨강선,파란선으로 결선되어있음을 알수있습니다.
110V를 사용할 단상2선차단기에는 중선선(검정선)과 좌우 어느한선 결선하여 사용하게되고, 220V사용결선은 중선선 제외 좌우 두선을 결선하여 사용할수 있도록 되어있습니다.
3. 220V 누전차단기 재배선
단상 3선식의 누전차단기를 단상누전차단기로 교체하던가, 단상3선 누전차단기 기존결선되어있는상태에서 중선선만(중앙단자) 제거하고 분전함사진과같이 좌우 선을 결선하여 220V를 사용할수있도록하면 됩니다.
4. 220V로의 배선과정(차단기 윗부분을 선으로 또는 단자식으로 결선)
5. 220V 전용으로 결선된 상태.(중선선제거 상태결선)
보면 가운데 검은 전선으로 중선선을 사용하고 양쪽에 빨강선,파란선으로 결선되어있음을 알 수 있습니다.
위와같이 기존 설치되어있는 자재로 사용하면 불필용한 낭비를 줄일 수 있으나, 공사하는입장에서는 업자마다 다르겠지만 가능하면 단상 2선차단기로 구입하여 설치하려 할수도있고, 전선도 새로 구입하여 깔끔하게 배선 정리할수도있습니다. 이럴경우 자재구입비가 발생되겠죠. 그러나 전기공사인만큼 안전성과 여러기지를 고려해볼때 공사업자의 의향대로 맡기시는것 좋을 것으로 봅니다.
6. 분전함 배선으로 끝나지 않습니다.
분전함의결선이 끝나면 110V용 콘센트도 떼어내고 220V 콘센트로 바꿔줘야 합니다.
