만물상 배선 설명
1. 2.5파이 4극 암단자 와 숫단자 다이렉트로 나갑니다.
2. RCA단자는 절단된 선 노랑에 연결된 것입니다.
3. 적색과 검정색 전원선은 4P선 중에 검정색, 적색과 내부 연결 된 것입니다.
정리
2.5파이로 4극(4가닥) 지나가는 중에 전원과 영상선을 별도로 연결한 것입니다.
올리신 사진대로 연결하시려면 한쪽을 잘라서 같은 색상끼리 연결하시면 되구요, RCA 단자는 가운데 노란색 외부는 검정색 입니다.
결론

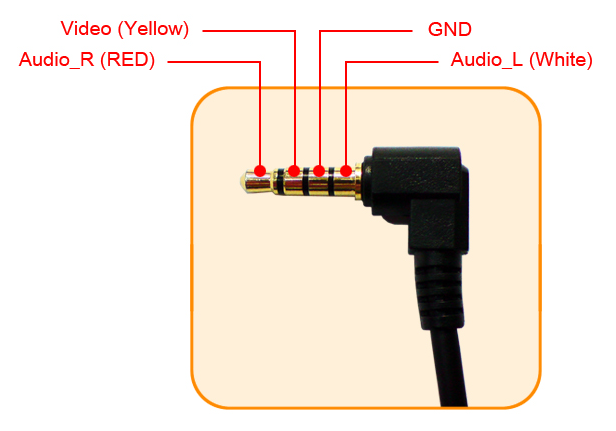

4극 핀 1 빨강 전원(+)
4극 핀 2 하양
4극 핀 3 검정 전원 (-)
4극 핀 4 노랑 영상
