알리표 미니 앰프 보드 연결 방법

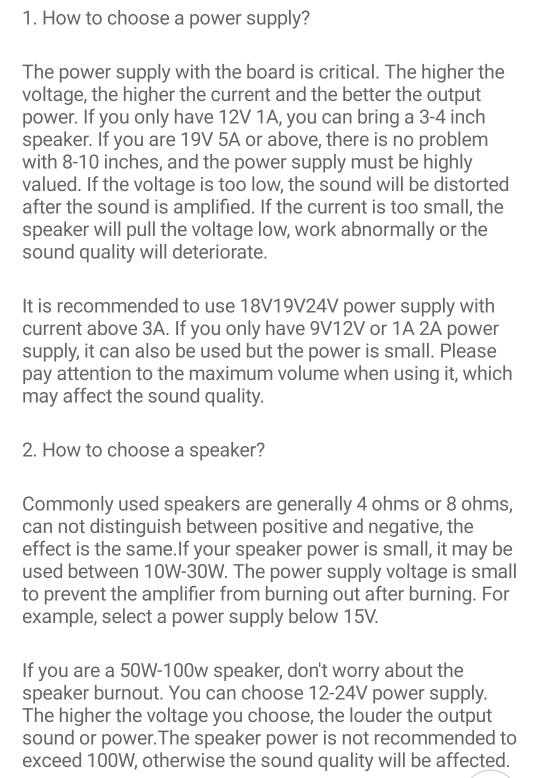

1. How to choose a power supply?
The power supply with the board is critical. The higher the voltage, the higher the current and the better the output power. If you only have 12V 1A, you can bring a 3-4 inch speaker. If you are 19V 5A or above, there is no problem with 8-10 inches, and the power supply must be highly valued. If the voltage is too low, the sound will be distorted after the sound is amplified. If the current is too small, the speaker will pull the voltage low, work abnormally or the sound quality will deteriorate. It is recommended to use 18V19V24V power supply with current above 3A. If you only have 9V12V or 1A 2A power supply, it can also be used but the power is small. Please pay attention to the maximum volume when using it, which may affect the sound quality.

2. How to choose a speaker?
Commonly used speakers are generally 4 ohms or 8 ohms, can not distinguish between positive and negative, the effect is the same.lf your speaker power is small, it may be used between 10W-30W. The power supply voltage is small to prevent the amplifier from burning out after burning. For example, select a power supply below 15V. If you are a 50W-100w speaker, don't worry about the speaker burnout. You can choose 12-24V power supply. The higher the voltage you choose, the louder the output sound or power. The speaker power is not recommended to exceed 100W, otherwise the sound quality will be affected.

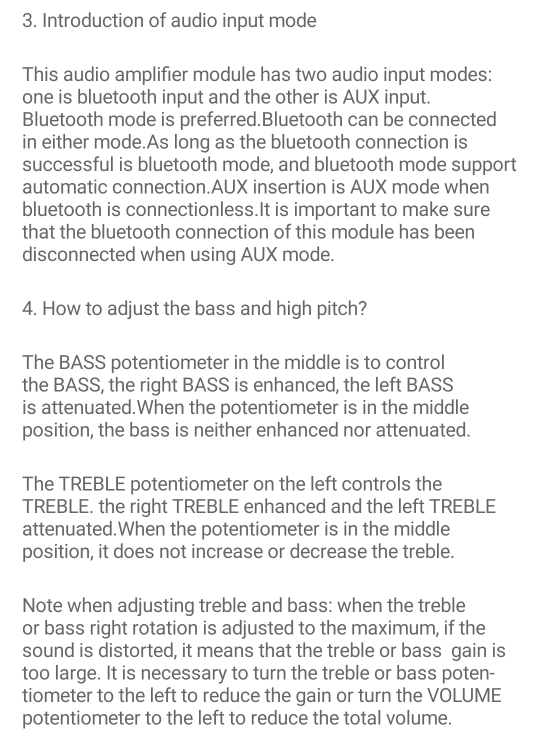

3. Introduction of audio input mode
This audio amplifier module has two audio input modes: one is bluetooth input and the other is AUX input. Bluetooth mode is preferred.Bluetooth can be connected in either mode.As long as the bluetooth connection is successful is bluetooth mode, and bluetooth mode support automatic connection.AUX insertion is AUX mode when bluetooth is connectionless.It is important to make that the bluetooth connection of this module has been disconnected when using AUX mode.

4. How to adjust the bass and high pitch?
The BASS potentiometer in the middle is to control the BASS, the right BASS is enhanced, the left BASS is attenuated.When the potentiometer is in the middle position, the bass is neither enhanced nor attenuated. The TREBLE potentiometer on the left controls the TREBLE. the right TREBLE enhanced and the left TREBLE attenuated.When the potentiometer is in the middle position, it does not increase or decrease the treble. Note when adjusting treble and bass: when the treble or bass right rotation is adjusted to the maximum, if the sound is distorted, it means that the treble or bass gain is too large. It is necessary to turn the treble or bass poten- tiometer to the left to reduce the gain or turn the VOLUME potentiometer to the left to reduce the total volume.

5. When the sound becomes louder, the phenomenon of turbid sound appears.
The sound is distorted. Please change the adapter power supply with a higher voltage rating.

6. After the sound becomes louder, the sound is stuck.
The input power is insufficient, and the power supply itself is intermittently powered off. Please replace the power supply with a larger power. Or the output power is too large, the power amplifier board is seriously heated, and thermal protection occurs, reducing power usage enhancing heat dissipation.

7. What are the factors related to the sound quality?
Sound quality is not only related to the amplifier module, but also to the sound source and the entire sound system.Basically every link of the sound system will affect the sound quality, among which the main link is the audio transmission line, audio power supply, tone circuit, amplifier circuit, speaker and the surrounding environment.Sound quality is best only when the sound source, amplifier module and speaker are matched.

1. 전원 공급 장치를 선택하는 방법은 무엇입니까?
보드의 전원 공급은 매우 중요합니다. 전압이 높을수록 전류는 높아지고 출력 전력은 향상됩니다. 12V 1A만 있으면 3-4인치 스피커를 가져올 수 있습니다. 19V 5A 이상일 경우 8-10인치에는 문제가 없으며 전원 공급 장치의 가치를 높게 평가해야 합니다. 전압이 너무 낮으면 사운드가 증폭된 후 사운드가 왜곡됩니다. 전류가 너무 작으면 스피커가 전압을 낮게 당기거나 비정상적으로 작동하거나 음질이 저하됩니다. 전류가 3A를 초과하는 18V19V24V 전원 공급 장치를 사용하는 것이 좋습니다. 9V12V 또는 1A2A 전원 공급 장치만 있는 경우 이 전원도 사용할 수 있지만 전력은 작습니다. 음질에 영향을 미칠 수 있는 최대 음량에 유의하시기 바랍니다.

2. 스피커를 선택하는 방법?
일반적으로 사용되는 스피커는 일반적으로 4Ω 또는 8Ω이며, 양극과 음극을 구분할 수 없으며, 효과는 동일합니다.스피커 출력이 작을 경우 10W-30W 사이에서 사용할 수 있습니다. 전원 공급 전압은 연소 후 앰프가 연소되지 않도록 하기 위해 작습니다. 예를 들어, 15V 미만의 전원 공급 장치를 선택하십시오. 만약 여러분이 50W-100W 스피커라면, 스피커가 닳는 것에 대해 걱정하지 마세요. 12-24V 전원 공급 장치를 선택할 수 있습니다. 선택한 전압이 높을수록 출력 소리 또는 전원이 크게 울립니다. 스피커 전원이 100W를 초과하지 않는 것이 좋습니다. 그렇지 않으면 음질이 저하됩니다.

3. 오디오 입력 모드 소개
이 오디오 앰프 모듈에는 두 가지 오디오 입력 모드가 있습니다. 하나는 블루투스 입력이고 다른 하나는 AUX 입력입니다. 블루투스 모드를 사용하는 것이 좋습니다.블루투스는 두 모드 중 하나로 연결할 수 있습니다.블루투스 연결이 성공하는 한 블루투스 모드는 자동 연결을 지원합니다.AUX 삽입은 블루투스가 연결되지 않은 경우 AUX 모드입니다.AUX 모드 사용 시 이 모듈의 블루투스 연결이 끊어졌는지 확인하는 것이 중요합니다.

4 베이스와 고음을 조절하는 방법은요?
가운데에 있는 BASS 전위차계는 BASS를 제어하고, 우측 BASS는 향상되고, 좌측 BASS는 감쇠됩니다.전위차계가 중간 위치에 있으면 베이스가 향상되거나 감쇠되지 않습니다. 좌측의 TREBLE 전위차계는 TREBLE를 제어하며, 우측 TREBLE는 강화되고 좌측 TREBLE는 감쇠됩니다.전위차계가 중간 위치에 있을 때 트레블을 증가시키거나 감소시키지 않습니다. 트레블 및 베이스 조정 시 참고 사항: 트레블 또는 베이스 우측 회전이 최대값으로 조정되면 사운드가 왜곡되면 트레블 또는 베이스 게인이 너무 크다는 것을 의미합니다. 게인을 줄이려면 트레블 또는 베이스 전위차계를 왼쪽으로 돌리거나, 총 볼륨을 줄이려면 볼륨 전위차계를 왼쪽으로 돌려야 합니다.

5. 소리가 커지면 탁한 소리가 납니다.
소리가 일그러졌어요. 더 높은 전압 정격의 어댑터 전원 공급 장치를 변경하십시오.

6. 소리가 커지면 소리가 고착됩니다.
입력 전력이 부족하고 전원 공급 장치 자체가 간헐적으로 꺼집니다. 전원 공급 장치를 더 큰 전원으로 교체하십시오. 또는 출력 전력이 너무 크고 파워앰프 보드가 심각하게 가열되고 열 보호가 발생하여 전력 사용량이 감소하여 발열량이 증가합니다.

7 음질과 관련된 요소는 무엇입니까?
음질은 앰프 모듈뿐만 아니라 사운드 소스 및 전체 사운드 시스템과도 관련이 있습니다.기본적으로 사운드 시스템의 모든 링크는 음질에 영향을 미칩니다. 이 중 메인 링크는 오디오 전송 라인, 오디오 전원 공급 장치, 톤 회로, 앰프 회로, 스피커 및 주변 환경입니다.음질은 사운드 소스, 앰프 모듈 및 스피커가 일치할 때만 가장 좋습니다.
